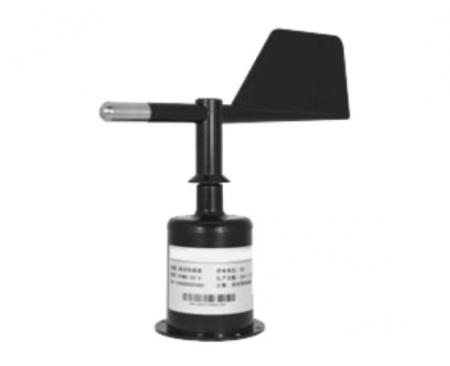

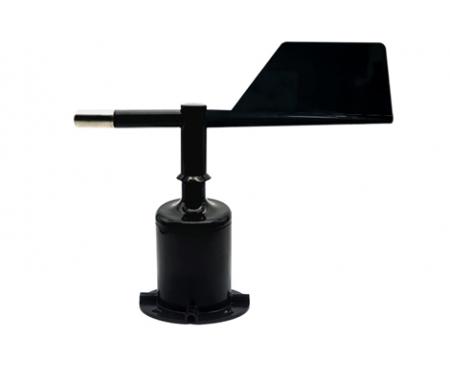

智能风向传感器

智能风向传感器

热线电话

18695898987

产品介绍

  风向传感器采用低惯性风标及电位器,灵敏度高,精度高。信号处理单元可根据用户需求输出各种信号。本产品具有量程大、线性好、观测方便、稳定可靠等优点,可广泛用于气象、海洋、环境、机场、港口、实验室、工农业及交通等领域。

  工作原理:

  风向传感器的变换器为码盘和光电组件。当风标随风向变化而转动时,通过轴带动码盘在光电组件缝隙中转动。产生的光电信号对应当时风向的格雷码输出。

  传感器的变换器采用导电塑料电位器,从而在电位器的活动端产生变化的电阻信号输出。

  产品特点:

  ·动态特性好、线性好、精度高、灵敏度高、抗风强度大

  ·测量范围宽

  ·互换性好

  ·电路寿命长

  ·工作可靠

  ·抗雷电干扰能力强等多种优良性能

  安装说明:

  1、确保安装支架与地面保持平行;

  2、如图所示,使用M3螺丝螺母,透过传感器上的4个安装孔。将传感器固定在安装支架上;

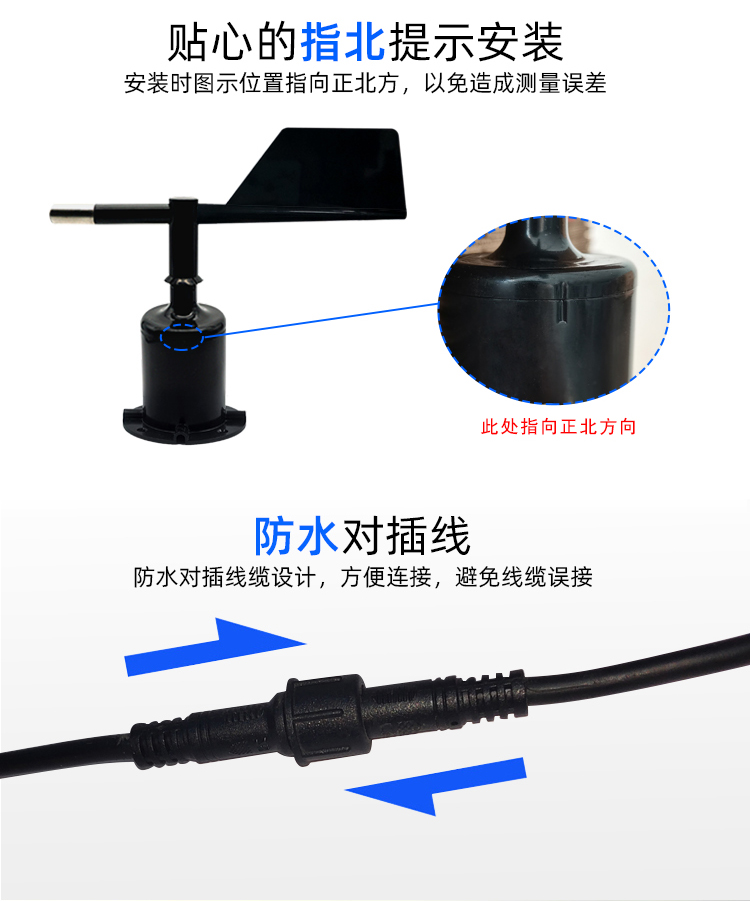

  3、风向传感器壳体有一个白色的定北标志点,安装时请将其对准北方;

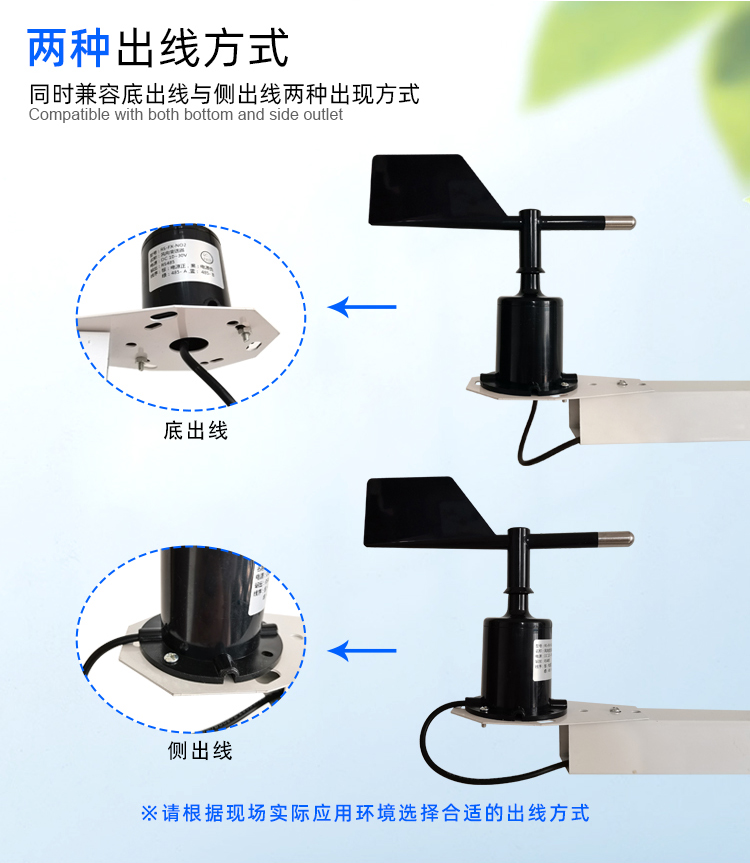

  4、通过预留的M23航线孔,将航插接头与传感器的航插口相连;

  5、安装过程中请避免拆卸传感器

产品参数

  测量范围:0360°

  准 确 度:±3°

  启动风速:≤0.5m/s

  供电方式:5V/12V/24V

  接线方式:电压型:3线、电流型:3线、RS-485信号:4线

  信号输出:电压型:05V DC、电流型:420 mA

  RS-485信号:支持ModBus协议(波特率9600可设,地址0-255可设)

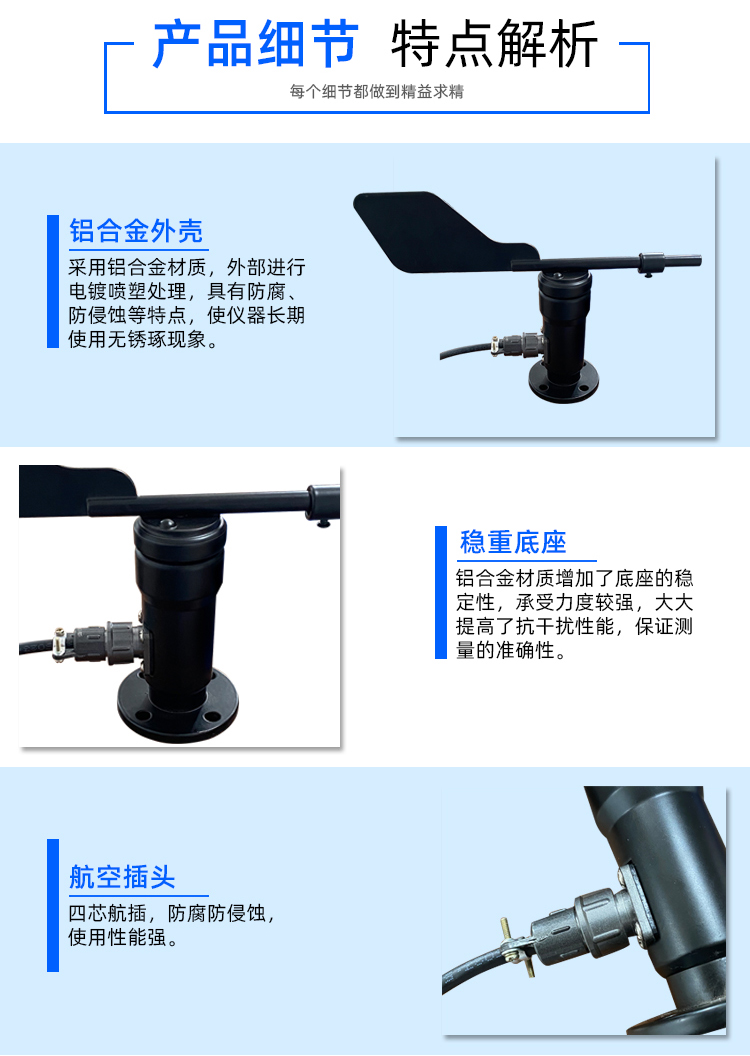

  结构:工程碳纤维材质,尾翼式结构,磁电式原理,旋转无接触,灵敏度更高

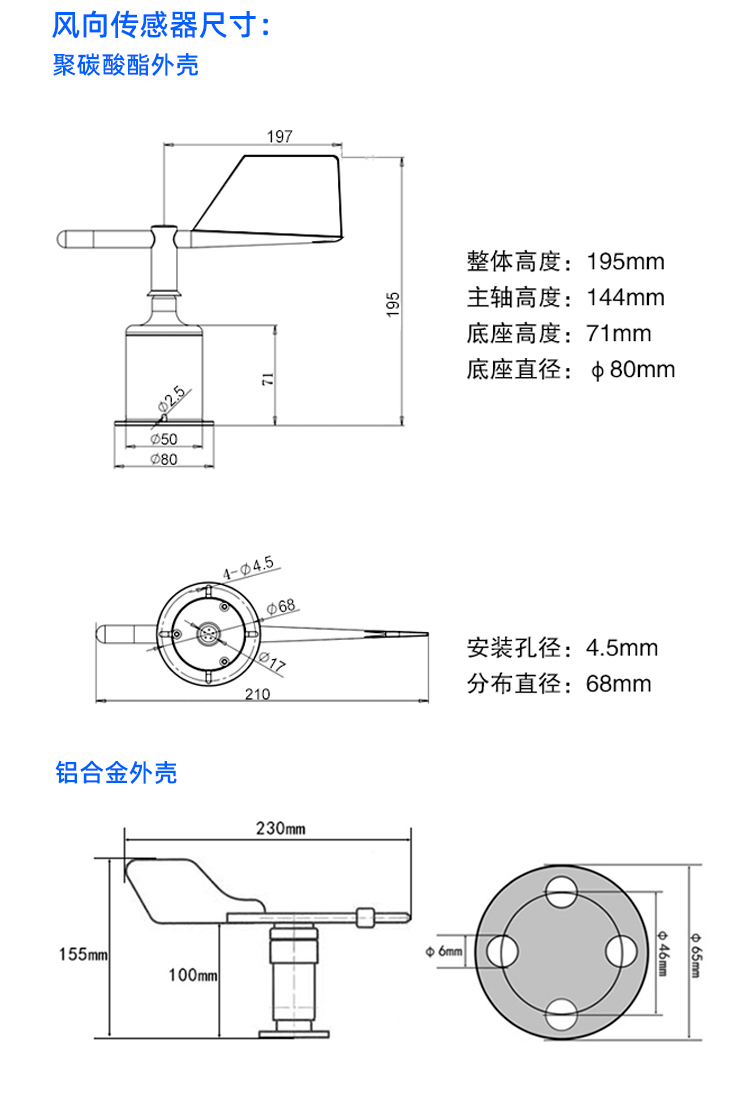

  回转半径:105mm

  整体高度:200mm

  响应时间:<1S,测量稳定时间:1S

  负载能力:电流型输出阻抗≤250Ω;电压型输出阻抗≥1KΩ

  工作环境:温度-40℃~50℃;湿度≤100%RH

  防护等级:IP45

  线缆等级:额定电压:300V 温度等级:80

  产品重量:210 g
